各圖紙尺寸大?。üこ虉D紙尺寸和格式）

河豚俠 ? 生活百科 ? 2023-05-09 10:00:39 ?

工程制圖圖紙幅面和格式依據GB/T 14689-2008《技術制圖 圖紙幅面和格式》。對于機械行業來說，機械制圖相關國家標準分為三個層次，第一層次：“技術制圖”類，它包括機械、建筑、電氣原理等所有與工程相關的大類標準;第二層次：“機械制圖”類，是針對機械行業特點而制訂的標準;第三層次：“CAD制圖規則”類，對于計算機制圖制訂的標準。工程制圖相關國家標準起到了統一工程語言的作用，第一個工程技術人員都需要樹立標準化的概念，嚴格遵守，認真執行這些標準。



各圖紙尺寸大?。▓D紙幅面和格式）(1)



圖紙格式

圖紙幅面是指圖紙寬度與長度組成的尺寸范圍，繪制圖樣時，應優先采表1中規定的基本幅面。必要時，可按規定加長幅面，其尺寸是由基本幅面的短邊成整數倍增加后形成的。

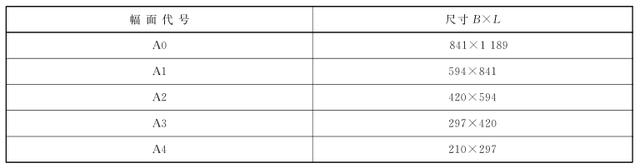

表1



各圖紙尺寸大?。▓D紙幅面和格式）(2)



A4幅面是平時最常用的幅面，因為它適用于大多數的普通打印機。另外，各幅面的邊長之間存在一種規律：長邊和短邊之比為1.414：1。加長幅面的尺寸第二種選擇如表2所示。還有第三種選擇，在此不做介紹?？梢詤⒄誈B/T 14689-208標準。

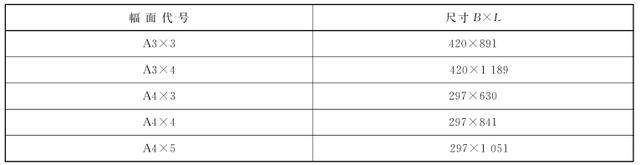

表2



各圖紙尺寸大?。▓D紙幅面和格式）(3)



在圖紙幅面范圍內也不得隨意畫圖，必須用粗實線畫出圖框，在圖框內才能畫圖。圖框有兩種格式的畫法：不留裝訂邊(圖1)和留裝訂邊(圖2)。圖邊界線與圖框線之間有一個邊界區間，稱為周邊，周邊內不能畫圖。同種產品圖樣只能采用一種格式。裝訂時可采用A4幅面豎放或A3幅面橫放。圖框尺寸如表3。另外，若較大圖紙畫完后需要折疊，折疊后的圖紙幅面一般應符合A4或A3的幅面規格。

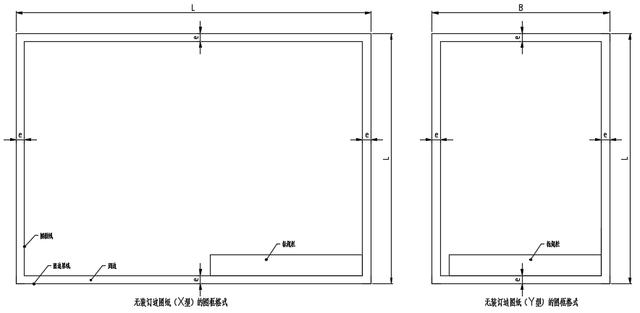

圖1



各圖紙尺寸大?。▓D紙幅面和格式）(4)

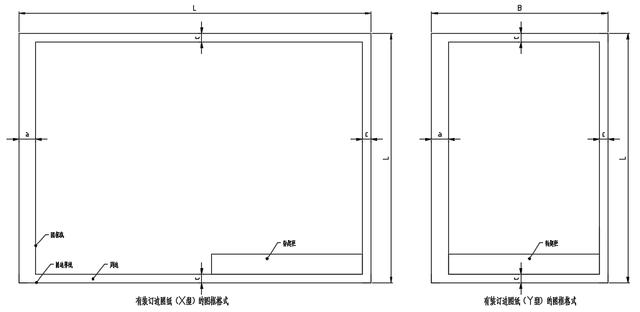

圖2



各圖紙尺寸大?。▓D紙幅面和格式）(5)

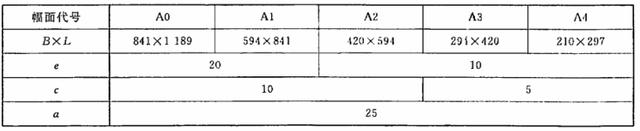

表3



各圖紙尺寸大?。▓D紙幅面和格式）(6)
