電器元件符號大全（常見電工電氣符號大全）

河豚俠 ? 生活百科 ? 2023-11-12 23:31:00 ?

朋友們大家好我是大俵哥，今天給大家分享19個實用的電氣字母符號。

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

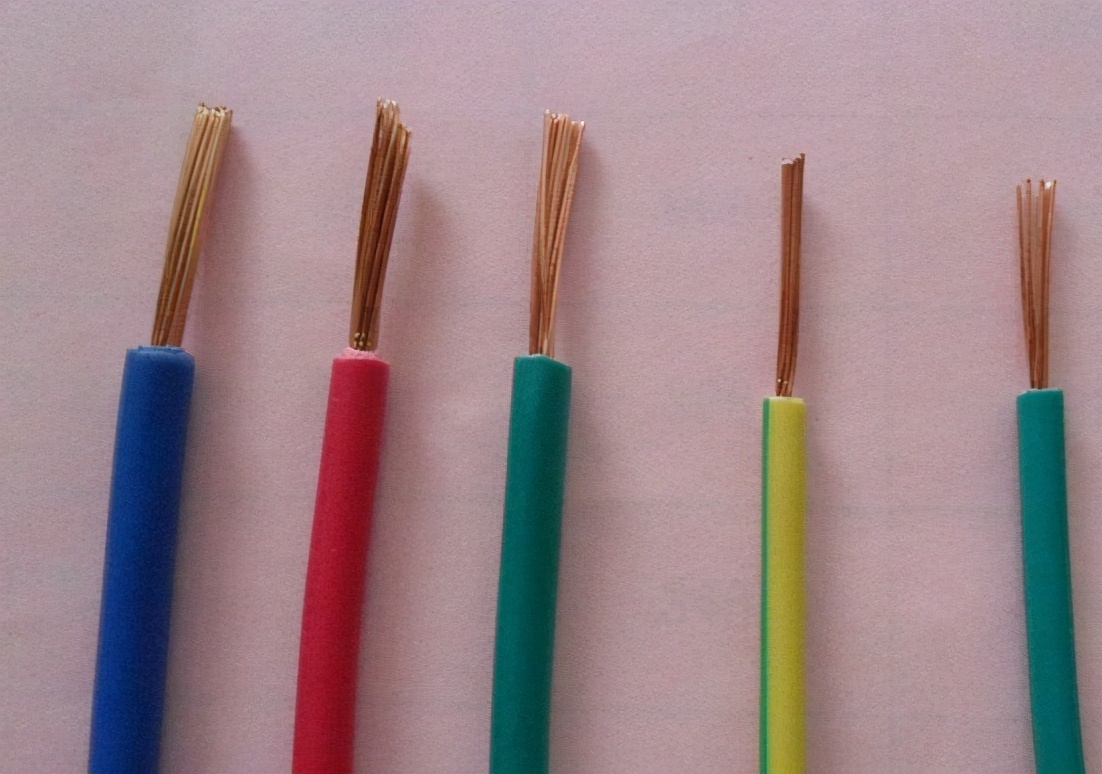

導線

L：火線(紅色導線)

N：零線(藍色導線)

PE：地線(黃綠雙色導線)

很多220V的電氣或用電器都會(huì )標注L和N，這兩個點就是電源的接點，另外開關和插座上也會(huì )有標注。

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

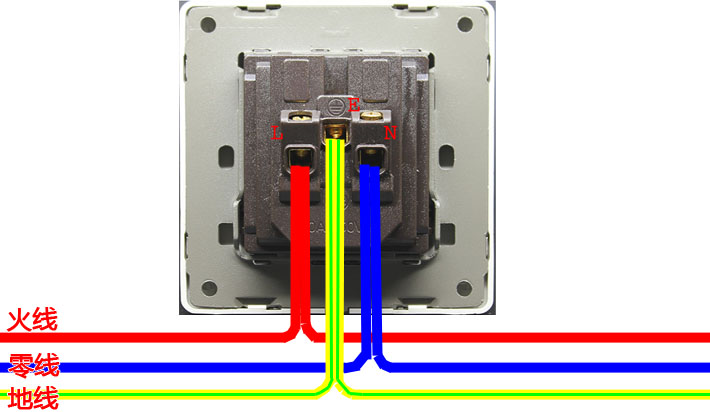

插座

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

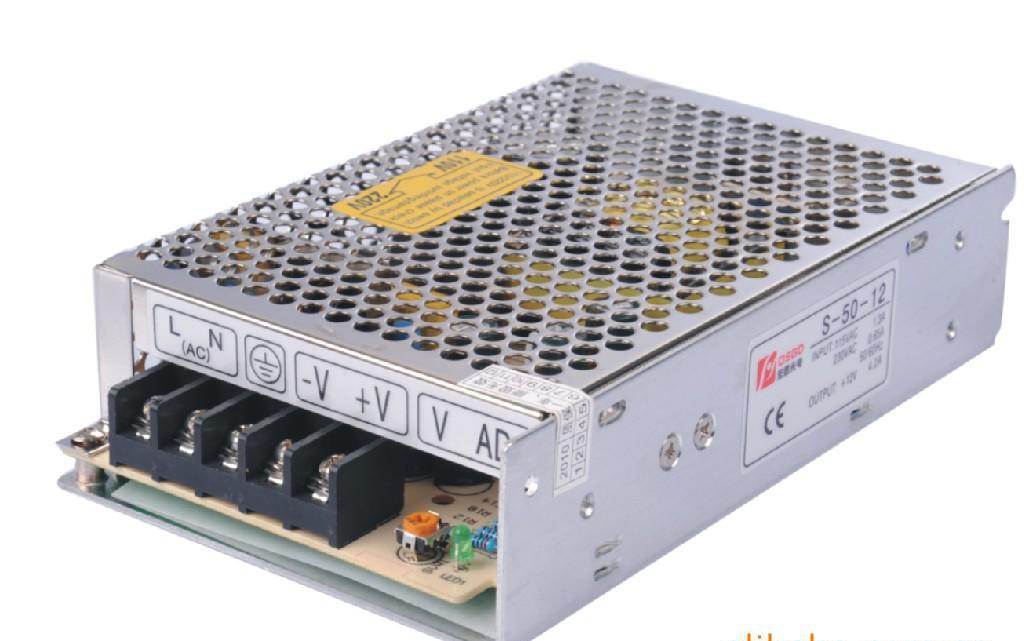

開關電源

交流(AC)

直流(DC)

這兩個符號對應常見的兩種電源，用電器接線時一定要注意區分是接交流電還是直流電，另外萬用表測量電壓和電流時，也要注意區分交流和直流。

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

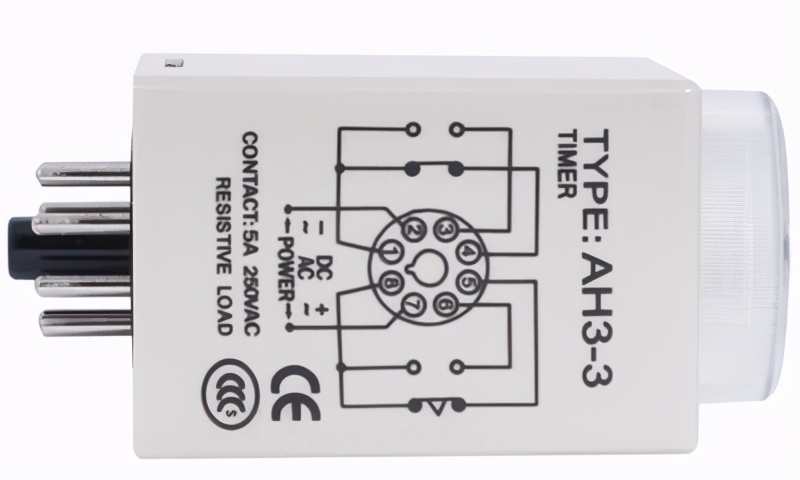

時間繼電器

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

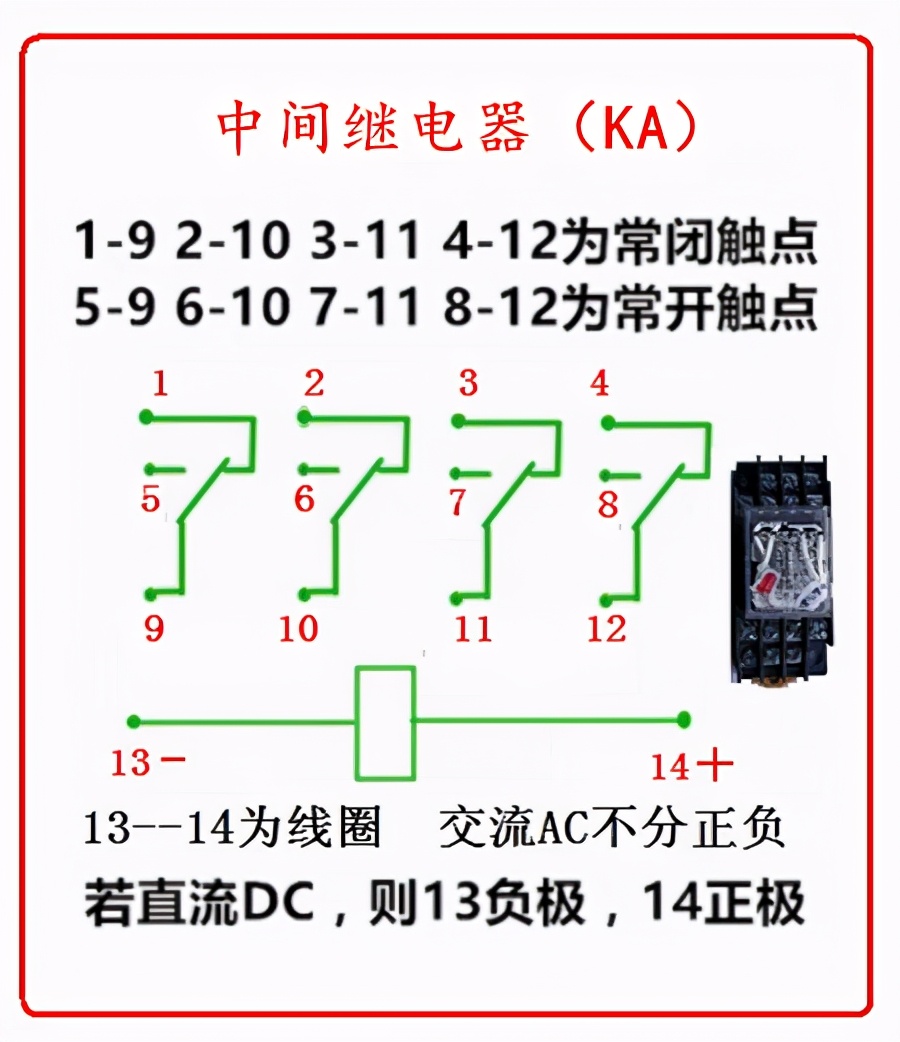

中間繼電器

常開：NO

常閉：NC

很多電氣元件上都有這兩個標注，NO對應常開觸點，NC對應常閉觸點。比如：中間繼電器、交流接觸器、時間繼電器、接近開關、光電開關以及變頻器和PLC等，電氣自動化控制電路其實就是若干個NO和NC組成的混合電路。

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

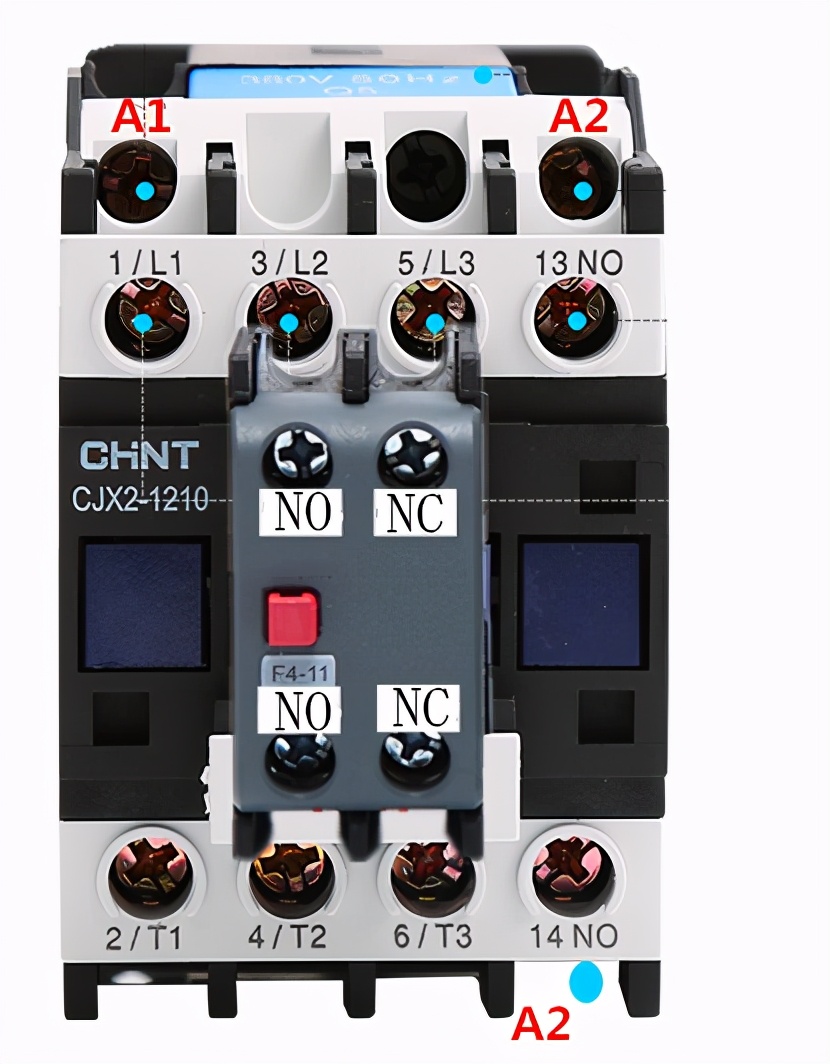

交流接觸器

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

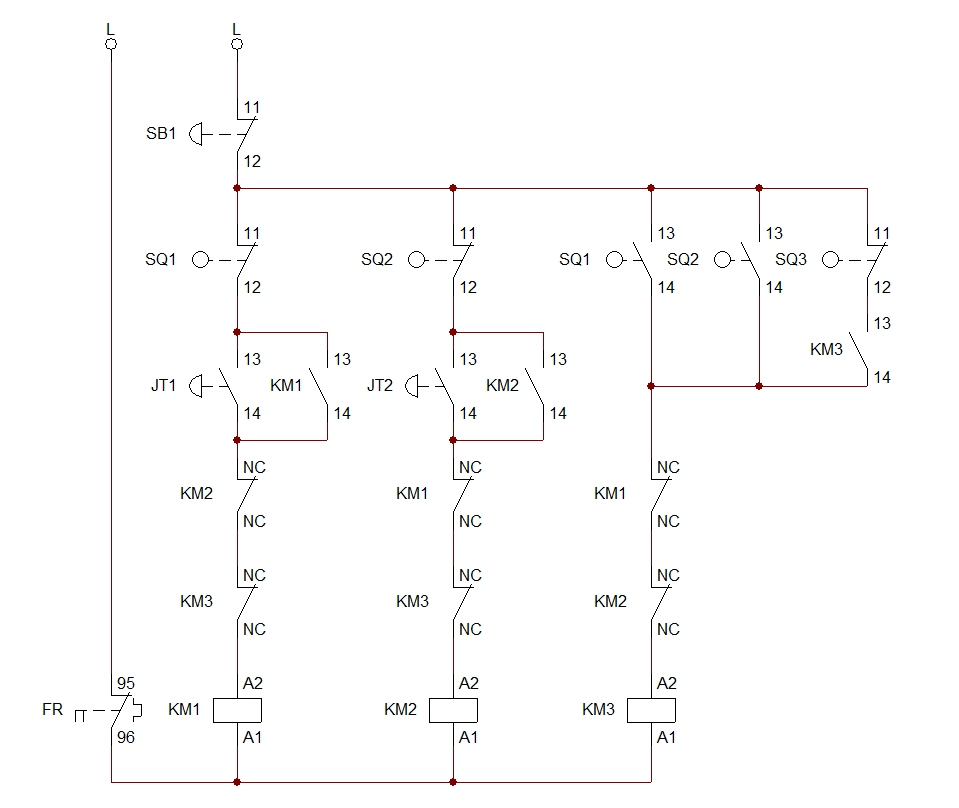

電路圖

隔離開關：QS

斷路器：QF

兩種常見的通斷開關，起到分配電能，控制線路通斷的作用。隔離開關只有隔離作用，而斷路器對線路和用電器有保護作用。

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

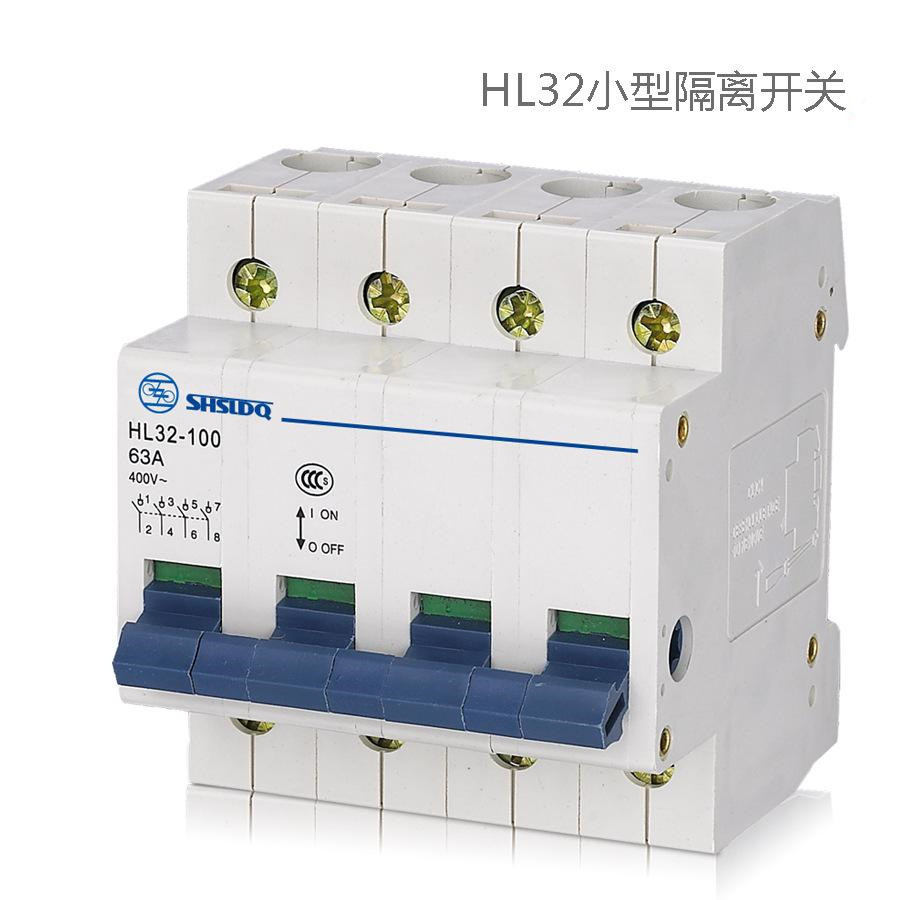

隔離開關

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

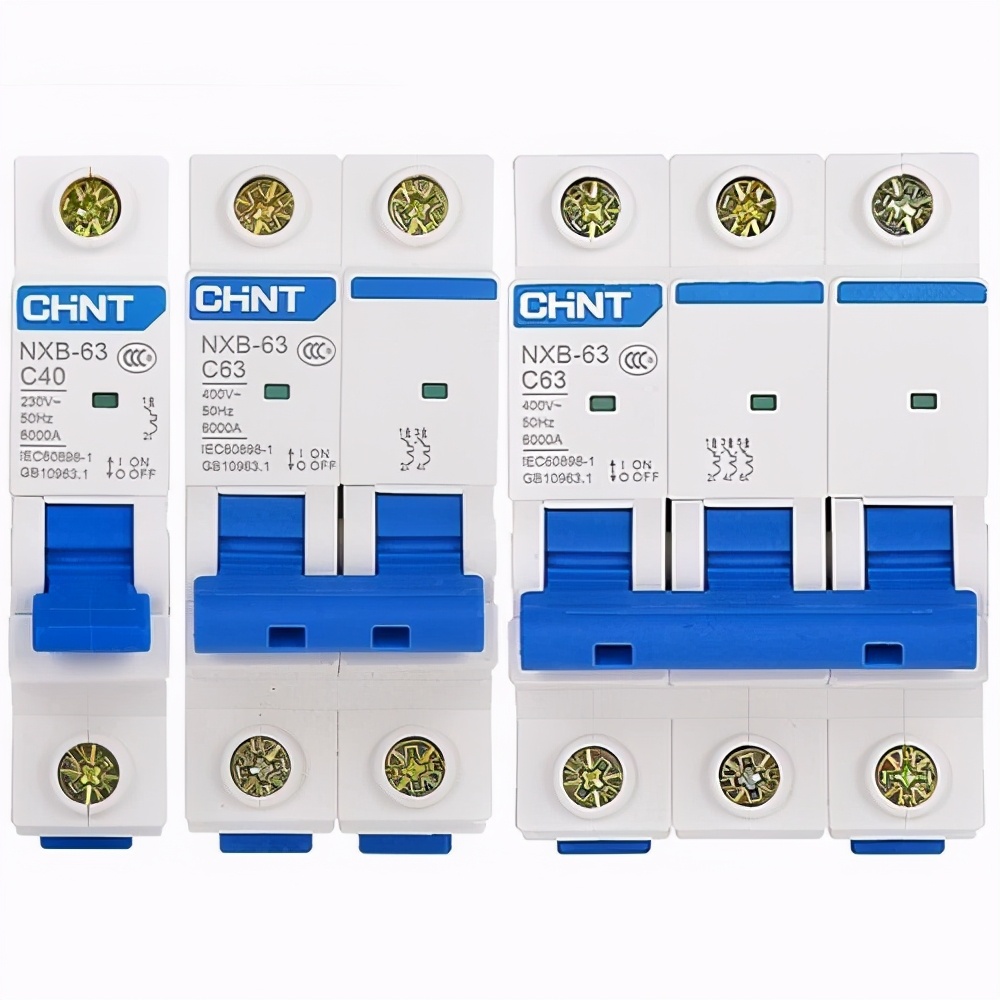

空氣開關

熔斷器：FU

熱過載繼電器：FR

兩種常見的過載保護電氣元件，熔斷器就是我們常說的保險絲，而熱過載繼電器是防止電機過載的常用電氣。

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

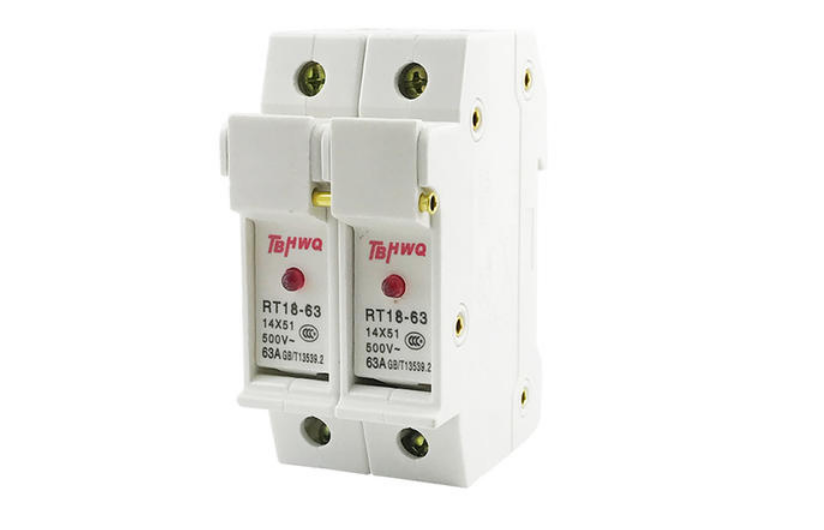

熔斷器

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

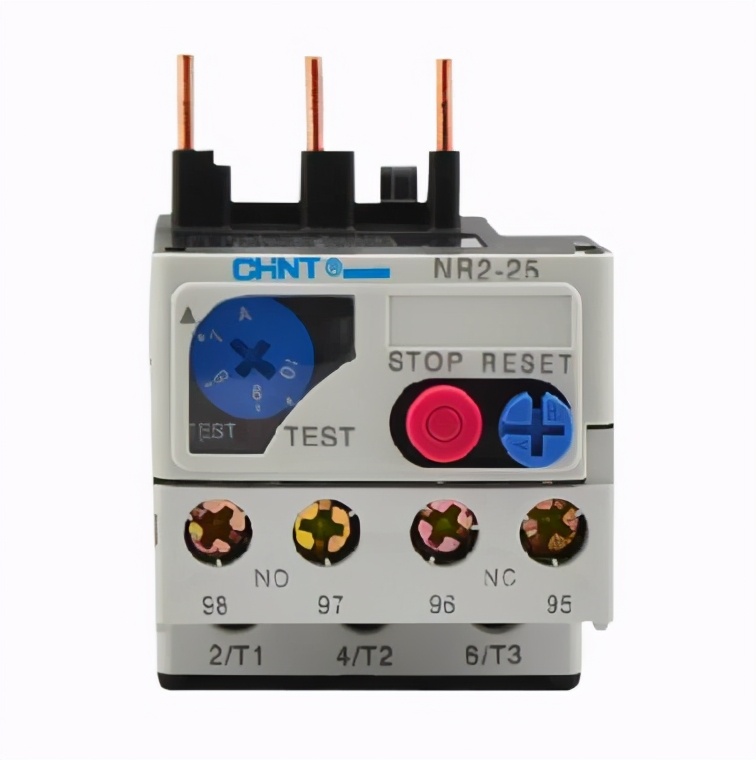

熱繼

電動機：M

發電機：G

這是兩大類，一個屬于供電設備，一個屬于常見負載。

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

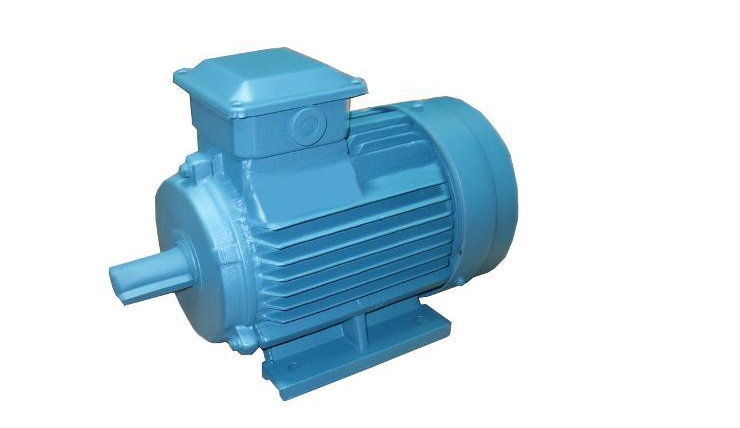

電動機

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

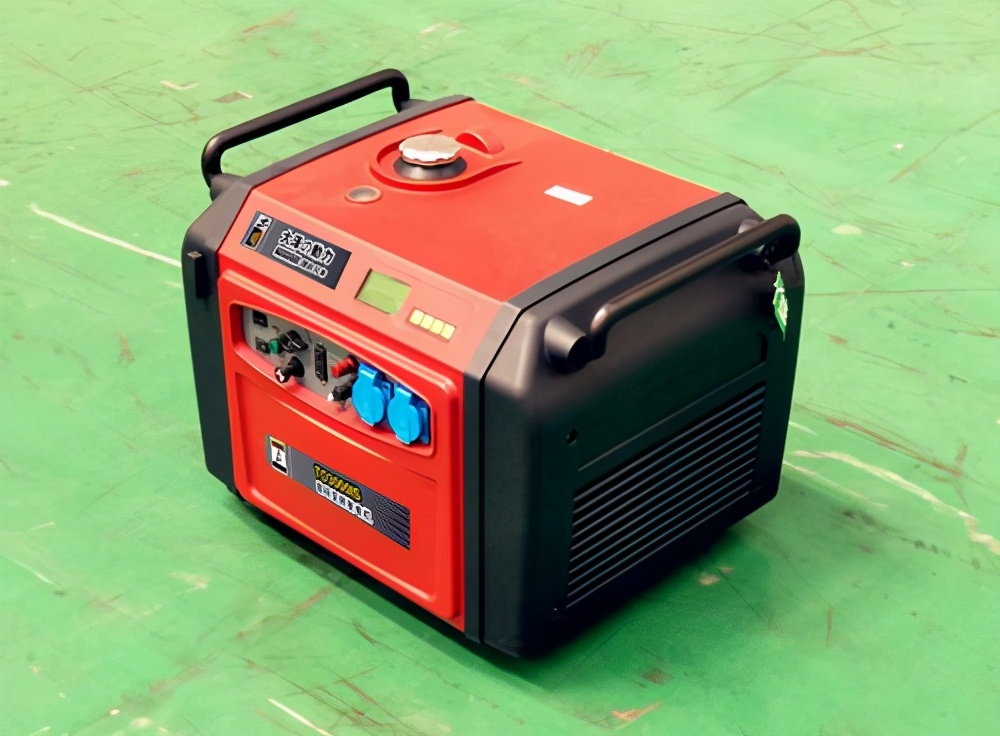

發電機

按鈕開關：SB

轉換開關：SA

兩類常見的控制開關，包含多種樣式。

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

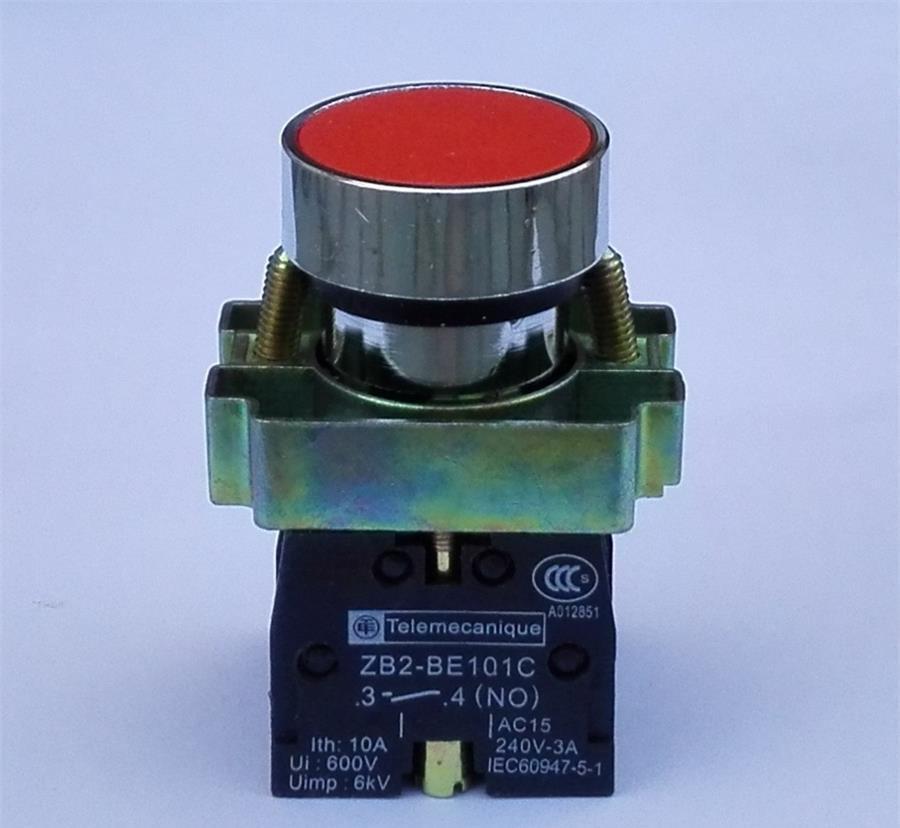

按鈕開關

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

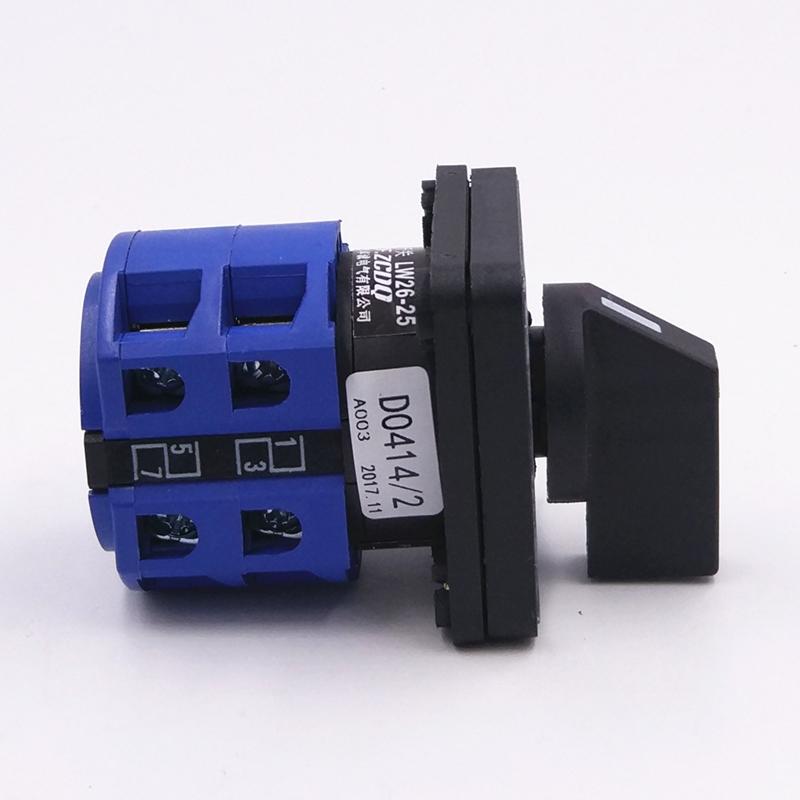

轉換開關

正轉：FWD

反轉：REV

這兩個符號常用來表示電動機轉動的方向，一個對應正轉，一個對應反轉。

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

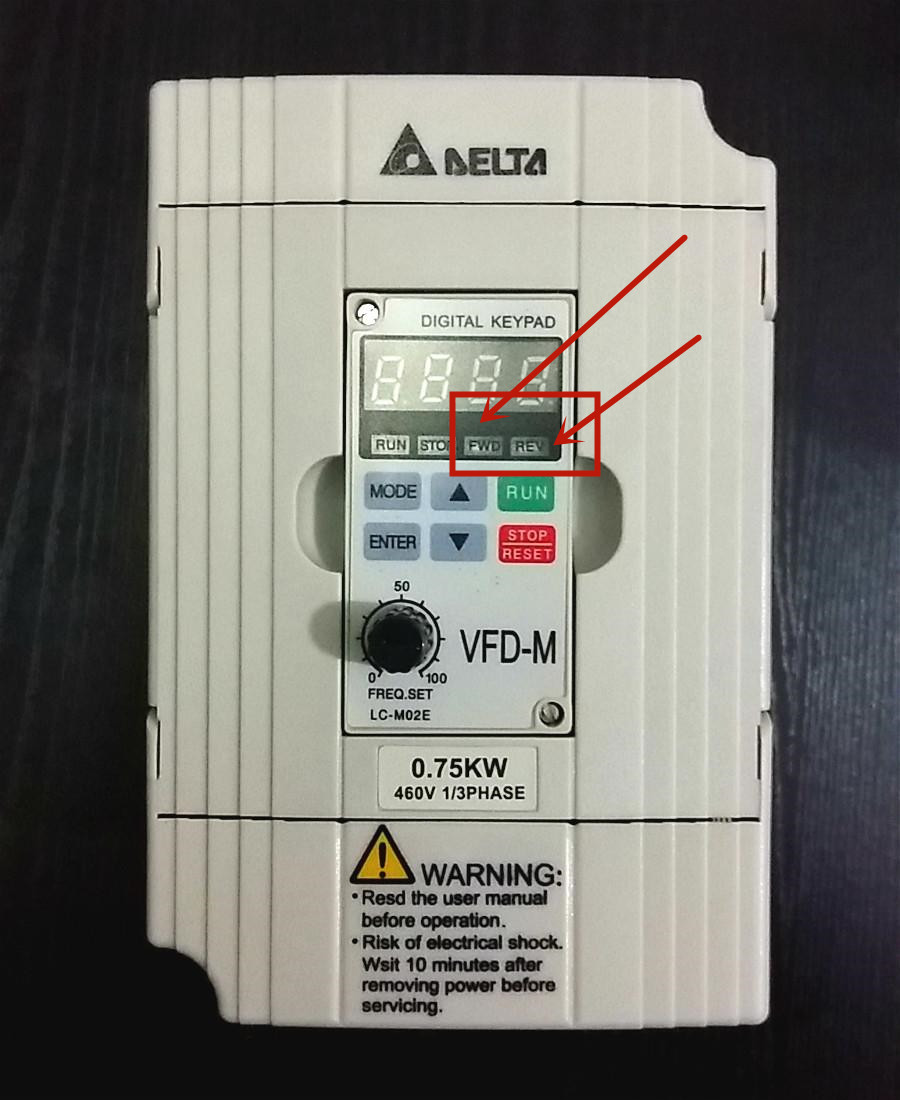

變頻器上的FWD和REV

正極：VCC

負極：GND

電工必備的19個電氣字母符號，又基礎又雙叒叕實用

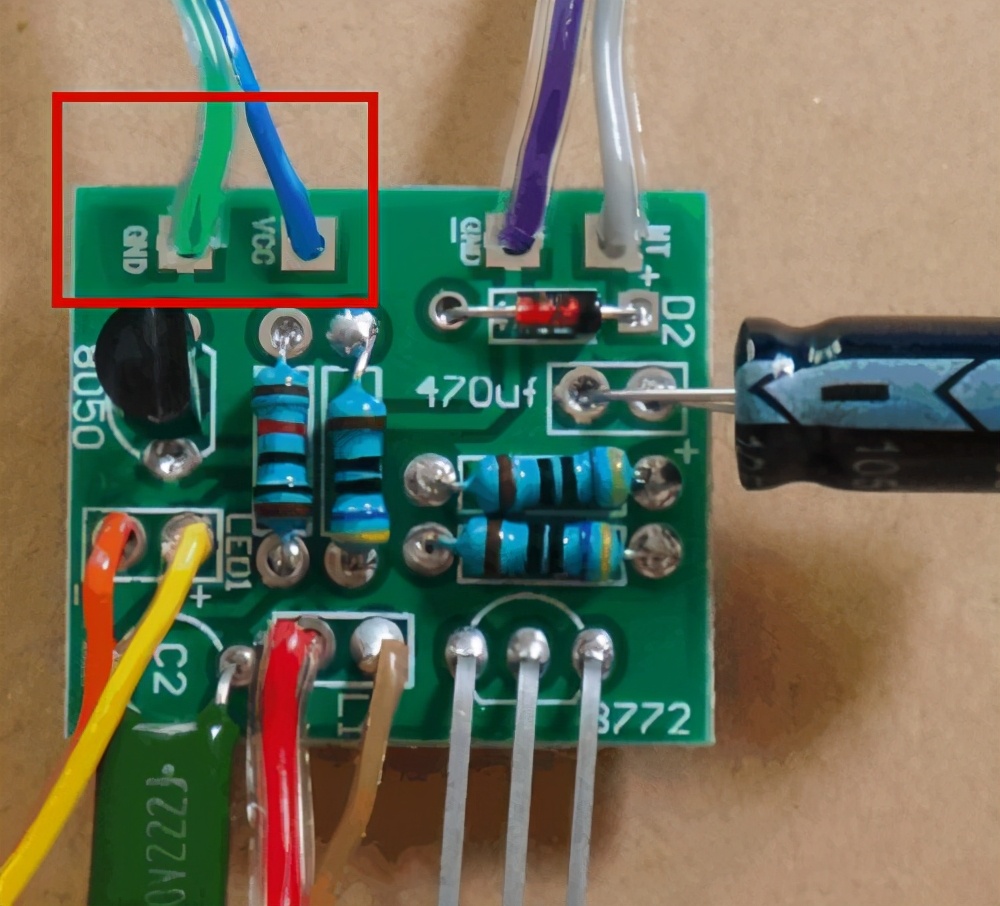

電子線路板

總結：認識了常見的電氣符號，對我們看電路圖和實物接線都有很大的幫助。
